アモルファスパウダーコアHLM50シリーズ

鉄基アモルファスパウダーを採用したコアHLM50シリーズを開発しました。
HLM50シリーズは直流重畳特性と高周波での鉄損が優れ、バイアス電流やリプル電流の大きなチョークコイルのコア材に適しています。
特に、PFCリアクトルや平滑チョークコイルのコア材に適しており、システムの小型軽量化に貢献します。

貴社に合わせた材料活用方法を提案します

お問い合わせ（無料）

特徴、特性

アモルファスパウダーコアHLM50シリーズは下記の特徴があります。

  1. 1 優れた直流重畳特性
    センダストコアと比較して50%以上伸びています。
  2. 2低鉄損
    センダストコアと比較して40%以上損失が低い。
  3. 3高い信頼性
    バインダーに無機物を採用しており高信頼性に優れます。

高周波リプル電流の流れるPFCリアクトルや平滑チョークコイルに適しています。

標準サイズコアを用意しています。

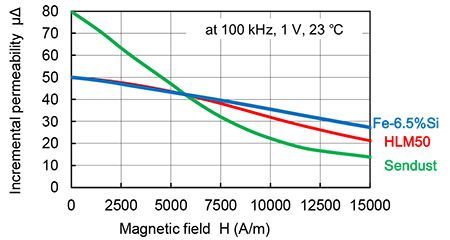

各種コアの増分透磁率の直流重畳特性

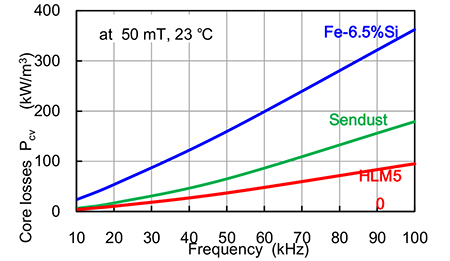

各種コアの鉄損の周波数特性

用途

車載充電器、エアコン、UPS、パワーコンディショナーなどの力率改善回路（PFC回路）用リアクトル、平滑チョークコイル
EMI対策用ノーマルモードチョークコイル

製品のカタログはこちらからダウンロードいただけます

カタログダウンロード(無料)

オンライン購入はこちら

Mouser Electronics
少量の標準品(カタログ品)のご購入はこちら　（代理店サイトからオンラインで購入できます）
