非接触充電、シールドヨーク向けMSシート
低損失と高透磁率を両立したナノ結晶軟磁性材料ファインメットをラミネート加工したMSシリーズは非接触充電向けのシールドヨークシート、小型電子機器向け磁気シールドヨークシートに最適です。
製品カタログダウンロード
製品のカタログはこちらからダウンロードいただけます
お問い合わせ
軟磁性材料(ファインメット応用品・リボン)へのお問い合わせ
非接触充電向けシールドヨークシート用 MS-HiQシリーズ
非接触充電でのシールドヨーク用途向けに、Q値を大幅に改善した磁気シートです。
特徴
- 充電効率向上のため、従来MSシリーズのQ値を大幅に改善
- 優れた柔軟性と耐衝撃性を持ち、高い機械的信頼性を実現
- 優れた加工性(切断、打ち抜き加工等)を持ち、ユニットへの組み込み時の形状、取り扱い自由度を向上
- 高飽和磁束密度(1.23T)を活かし、シートの薄型化と軽量化が可能
特性
- ※リングコアによる当社評価値
測定条件: f=85kHz, V=0.03V

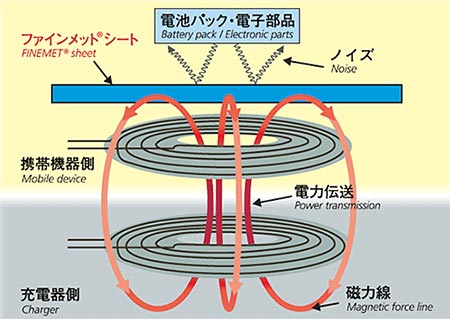

非接触充電採用例
電池パック・電子部品Battery pack / Electronic parts
ファインメット®シートFINEMET® sheet
ノイズNoise
携帯機器側Mobile device
電力伝送Power transmission
充電器側Charger
磁力線Magnetic force line
小型電子機器向け 磁気シールドヨークシート用途 MSシリーズ
ナノ結晶軟磁性材料ファインメット®をラミネート加工したMSシリーズは電子機器のシールドヨークに最適です。
- 薄型:厚さ 60μm
- 低損失:300kW / m3 (100kHz 0.2T)※
- 高透磁率:15,000 (100kHz)※
- 高飽和磁束密度:1.23T (800A/m)※
- ※トロイダルコアによる当社測定値
積層ラインナップ (打ち抜き加工45mm x 100mmの場合)

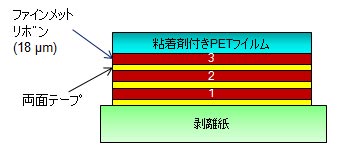

積層例(3層品)
ファインメット
リボン
(18μm)
両面テープ
粘着剤付きPETフイルム
剥離紙
