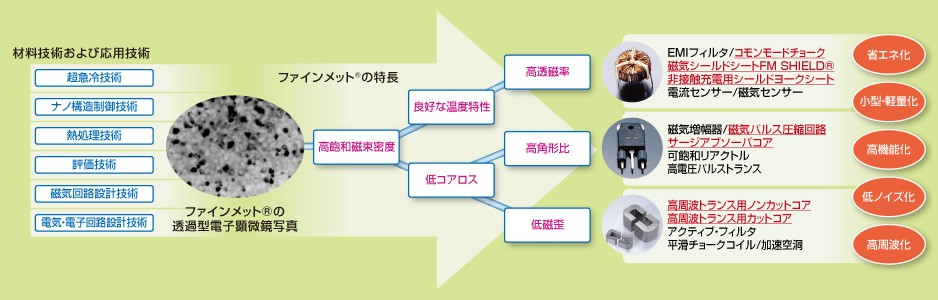

飽和磁束密度はFe（鉄）基アモルファスと同等で、かつ透磁率はCo（コバルト）基アモルファスと同等です。

コアロスはFe基アモルファスの1/5以下、かつCo基アモルファスと同等の値のため、省エネルギー化できます。

温度変化による透磁率の変化量は、-40℃～150℃の範囲で±10％以内となっています。経時変化も少なく、Co基アモルファスのような実用上問題となる透磁率低下もありません（ご参照：Ｐ9比透磁率の経時変化グラフ）。

磁歪が低いため、加工時の応力による特性の劣化が少なく、可聴周波成分が入力されたときの騒音も小さくできます。

透磁率とコアロスは、ともに広い周波数帯域において、Co基アモルファスと同等の特性を有しています。また、薄帯のため高抵抗であり、低コアロスとなっています。

B-H曲線の形状・角形比は、熱処理によって高･中･低と制御できます。使用目的や、用途に合わせて選択が可能です。
