アモルファスろう材
製品カタログダウンロード
製品のカタログはこちらからダウンロードいただけます
お問い合わせ
アモルファスろう材へのお問い合わせ
アモルファスろう材の特徴
アモルファスろう材には下記の特徴があります。
- 粘く、柔軟性があり、100％金属
- 狭い温度範囲で急速に溶融する
- ボイド少なく強固に接合する
- 精度よく接合部材間に設置可能
- 経済的で効率的（粉末ろう材対比）
- 組み立て工数が低減可能
- 環境あるいは真空炉の汚染がない
- 打ち抜きや折り曲げ加工などが容易
ろう材使用量の低減
厚さ25～40μmの箔状なのでペースト対比使用量を50%程度まで削減でき、ろう材コスト低減に寄与します。
使用量削減率の比較（当社比）
| Ni系ろう材 | ろう厚さ(μm) | 正味ろう材 使用量(g) |
使用量 削減率(%) |
|---|---|---|---|
| BNi-15ペースト | - | 3.308 | 100 |
| MBF67箔 | 38.1 | 2.309 | 30 |
| MBF67箔 | 25.4 | 1.560 | 53 |
少ない接合面のボイド
箔ろうはペーストのようなバインダーを含まないため、接合層には、脱バインダー工程に起因するボイド(空洞)がほとんど形成されず、高い信頼性を有する接合体が得られます。

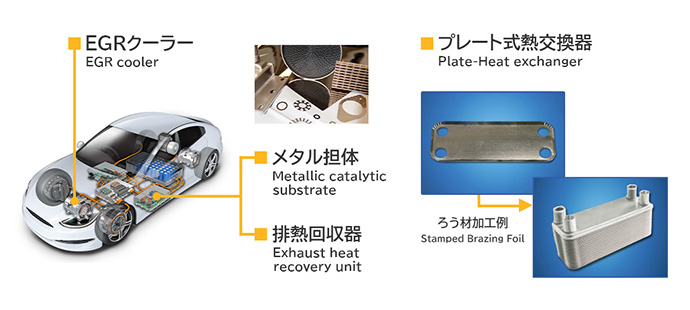

用途例
EGRクーラーEGR cooler
プレート式熱交換器Plate-Heat exchanger
メタル担体Metallic catalytic
substrate
排熱回収器Exhaust heat
recovery unit
ろう材加工例Stamped Brazing Foil
製品ラインナップ
| MBF 合金 |
AWS & AMS 規格 |
公称組成 (wt %) |
温度 (℃) |
ろう付け温度 (℃) |
密度x103 (kg/m3) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cr | Fe | Si | C※ | B | P | Mo | Ni | 固相線 | 液相線 | ||||
| 15 | 13 | 4.2 | 4.5 | 0.03 | 2.8 | – | – | Bal | 965 | 1103 | 1135 | 7.82 | |
| 20 | AWS BNi-2 /AMS 4777 |
7 | 3 | 4.5 | 0.06 | 3.2 | – | – | Bal | 969 | 1024 | 1055 | 7.88 |
| 30 | AWS BNi-3 /AMS 4778 |
– | – | 4.5 | 0.06 | 3.2 | – | – | Bal | 984 | 1054 | 1085 | 8.07 |
| 50 | AWS BNi-5a | 19 | – | 7.3 | 0.08 | 1.5 | – | – | Bal | 1052 | 1144 | 1170 | 7.7 |
| 51 | AWS BNi-5b | 15 | – | 7.3 | 0.06 | 1.4 | – | – | Bal | 1030 | 1126 | 1195 | 7.73 |
| 60 | AWS BNi-6 | – | – | – | 0.1 | – | 11 | – | Bal | 890 | 890 | 920 | 8.14 |
| 62 | 21 | <1 | 0.5 | – | 0.5※ | 8 | 1 | Bal | 878 | 940 | 1020 | 7.74 | |
| 67 | 25 | <1 | 1.5 | – | 0.5※ | 6 | 1.5 | Bal | 890 | 970 | 1020 | 7.7 | |
| 601 | 16 | 32 | 1.5 | – | 0.5※ | 6 | 1.5 | Bal | 960 | 1030 | 1060 | 7.57 | |
| 80 | AWS BNi-9 | 15 | – | – | 0.06 | 4 | – | – | Bal | 1048 | 1091 | 1120 | 7.94 |
- ※最大含有量
オンライン購入はこちら
注：本標準品サンプルは車載用途、特殊用途での使用は初期評価用途に限ります。
車載用途、特殊用途、及びカスタム対応のご相談は下記のお問い合わせからご連絡ください。
注：本標準品サンプルは車載用途、特殊用途での使用は初期評価用途に限ります。
車載用途、特殊用途、及びカスタム対応のご相談は下記のお問い合わせからご連絡ください。
25.4μm、38.1μmが標準の厚みです。一部の合金では50.8μm、76.2μmも品揃えもあります。
最大幅は215.9mmです。
30kg/Lotです。サンプル品などはご相談させてください。
ご注文後、3～4ヶ月程度です。
青山特殊鋼（株）になります。
ペーストろう材と同等の接合強度です。
真空ろう付け又は雰囲気ろう付け（窒素、不活性ガス等）となります。
当社シリーズにはセラミック接合用のろう材はございません。セラミック接合には活性金属ろう材が用いられています。
金属箔のため長期間保管が可能です（バインダー等を含まない）。
銅ろう材や耐熱性および耐食性の観点からニッケル合金ろう材などが使用されています。
可能です。
母材を溶かして接合する溶接に対し、ろう付は母材をほとんど溶かさずに接合します。そのため溶接では難しい細かな部品を接合することに優れています。
母材同士を接合するろう材が溶けて、毛細管現象で部材間の細部にまでろう材が浸透するため、複雑な形状の接合ができます。
主に金属接合用途に用いられますが、ニッケル合金ろう材は、高効率給湯器用プレート式熱交換器、各種産業用熱交換器、EGR（Exhaust Gas Recirculation）クーラー、メタル担体等に使用されています。
精度良く接合部材間に設置可能、組立工数の低減。
ろう材使用量の低減（ペースト対比）、ボイド少なく強固に接合。
バインダーを含まないため、環境に優しく、脱バインダー工程の省略によりCO2排出量を削減できます。
