ノイズ対策用磁気シールドシートFM SHIELD^®

FM SHIELD^®はナノ結晶軟磁性材料ファインメット^®の薄帯とPETフィルムをラミネートした磁気シールドシートです。
携帯電話やパソコンなどの各種電子機器のノイズ対策、送電線や配管設備に近接した環境磁界が強い建物磁気シールド、あるいは地磁気などの外部磁界の影響を低減するためのシールドボックスやシールドルームに最適です。

製品カタログダウンロード

製品のカタログはこちらからダウンロードいただけます

カタログダウンロード（無料）

個人情報保護について

お問い合わせ

軟磁性材料（ファインメット応用品・リボン）へのお問い合わせ

お問い合わせ（無料）

個人情報保護について

トピックス

2024年2月26日

高耐熱磁気シールドシート「MS-FH」を開発～高温環境下で電子機器の小型・軽量化に貢献～[PDF:]

特徴・特性

ナノ結晶軟磁性材料ファインメット^® FT-3KMの薄帯とPETフィルムをラミネートした、薄型、軽量、フレキシブルで取り扱いが容易な磁気シールドシートです。
特に数百kHz以下の周波数帯域で優れた磁気シールド性能を発揮します。
飽和磁束密度が1.23Tと高いため単相で100μT程度の磁気シールドが可能です。積層することでより強い磁界のシールドも可能です。
折り曲げ、打ち抜き、切断などの加工による磁気シールド性能の劣化が少なく曲面や各種形状への加工が容易です。
長尺ロールはシールドルームなどの大規模な施工に好適です。
標準仕様品と、耐熱温度を130℃とした高耐熱ファインメット^®の2種から最適な製品を選択可能です。

構造

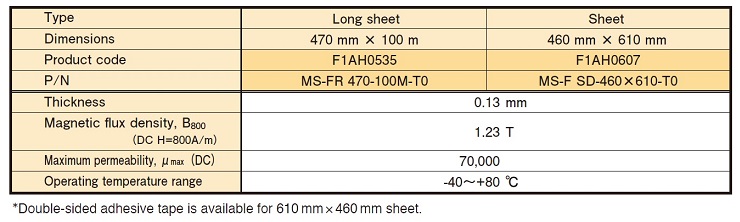

特性

Type	標準仕様品		高耐熱ファインメット^®
Dimension	470mm × 100m	460mm × 610mm	470mm × 100m	460mm × 610mm
P/N	MS-FR 470-100M-T0	MS-F SD-460×610-T0	MS-FHR 470-100M-T0	MS-FH SD-460x610-T0
Thickness	0.13mm		0.05mm
Magnetic flux density B₈₀₀（DC H=800A/m）	≧ 1.1T
Maximum permeability, µ max （DC）	≧ 70,000
Operating Tempreture range	-40 ～ +80℃		-40 ～ +130℃

表1. 特性の一覧

*Double-sided adhesive tape is available for 610 mm × 460 mm sheet

高耐熱品と標準仕様品の特性比較

特性	高耐熱　MS-FH	従来品　MS-F
飽和磁束密度 B₈₀₀ （DC H=800A/m）	≧ 1.1T
最大透磁率 µ _max （DC）	≧ 70,000
厚み	0.05mm	0.13mm
使用温度範囲	-40 ～ +130℃	-40 ～ +80℃
