磁区制御型低損失電力変圧器用アモルファス合金MaDC-A®
当社は、Fe基アモルファス合金に対して、磁区構造を制御することで数ｋHz以下の交流駆動時の鉄損を大幅に低減することに成功しました。磁区制御による低損失化は広く知られた技術ですが、アモルファス合金では実用化にはいたっておりませんでした。当社は商用生産可能なレーザー処理技術を開発、適用した新材料を、磁区制御の語源となるMagnetic Domain Controlledから「MaDC®（マードック）」と命名し、シリーズ化しました。
製品カタログダウンロード
製品のカタログはこちらからダウンロードいただけます
お問い合わせ
軟磁性材料（アモルファス変圧器）へのお問い合わせ
トピックス
特徴・特性
開発品MaDC-A®は、当社材2605HB1M対比25%の低損失化と1.57T（at 80A/m）の高い磁束密度の両立を実現しました。

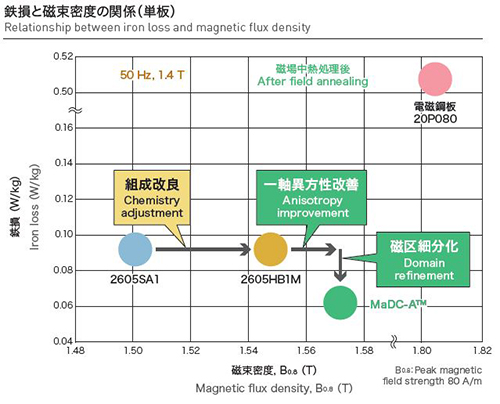

鉄損と磁束密度の関係（単板）Relationship between iron loss and magnetic flux density
組成改良Chemistry
adjustment
一軸異方性改善Anisotropy
Improvement
磁区細分化Domain
Refinement
2605SA1
2605HB1M
MaDC-ATM
50 Hz, 1.4 T
磁場中熱処理後After field annealing
電磁鋼板
20PO80
B0.8: Peak magnetic
field strength 80A/m
磁束密度, B0.8(T)
Magnetic flux density, B0.8(T)
鉄損（W/kg）
Iron loss (W/kg)
用途
- 配電変圧器
- 柱上変圧器
- 産業用変圧器
- 分散型電源（太陽光発電、風力発電用など）用商用周波数変圧器
- 商用周波数整流用変圧器
- 小形産業用商用周波数絶縁変圧器（H種乾式変圧器など）
- 数ｋHz以下の中間周波数変圧器
