熱処理条件

標準熱処理条件

鋼種		納入硬さ（HBW）	熱処理条件（℃）		標準使用硬さ（HRC）	焼なまし（℃）
YSS	JIS 類似	納入硬さ（HBW）	焼入れ	焼戻し	標準使用硬さ（HRC）	焼なまし（℃）
SLD-f	-	≦255	1010～1030 空冷	480～540または150～250 空冷	58～62	820～870 徐冷
SLD-MAGIC	-	≦255	1010～1040 空冷	480～530または150～250 空冷	58～62	830～880 徐冷
SLD	SKD11	≦248	1000～1050 空冷	480～530または150～200 空冷	57～63	830～880 徐冷
SLD10	-	≦248	1020～1070 空冷	520～550 空冷	59～65	830～880 徐冷
SGT	SKS3	≦217	800～850 油冷	150～200 空冷	59～65	750～780 徐冷
YCS3	SKS93	≦212	790～850 油冷	150～200 空冷	57～63	750～780 徐冷
ACD37	-	≦235	830～870 空冷	150～200 空冷	57～63	750～800 徐冷
HMD5	-	≦235	フレームハードニング　加熱温度940～1100℃		55～60	825～875 徐冷
YXM1	SKH51	≦255	（1）1200～1240 油冷（2）1160～1200	550～570 空冷	58～64	800～880 徐冷
YXM4	SKH55	≦277	（1）1230～1250 油冷（2）1210～1230	560～580 空冷	62～66	800～880 徐冷
YXR33	マトリックスハイス	≦241	（1）1120～1140 油冷（2）1080～1120	550～600 空冷	（1）56～59 （2）54～57	800～880 徐冷
YXR3		≦241	（1）1150～1160 油冷（2）1130～1150	560～590 空冷	（1）59～61 （2）58～60	800～880 徐冷
YXR7		≦241	（1）1160～1180 油冷（2）1120～1160	540～580 空冷	（1）63～65 （2）62～64	800～880 徐冷
HAP5R	粉末ハイス	≦269	1120～1160 油冷	530～580 空冷	58～62	820～870 徐冷
HAP10	粉末ハイス	≦269	（1）1170～1190 油冷（2）1120～1170	550～580 空冷	62～65	820～870 徐冷
HAP40	SKH40	≦277	（1）1190～1210 油冷（2）1120～1190	560～580 空冷	64～67	820～870 徐冷
HAP72	粉末ハイス	≦352	1180～1210 油冷	560～580 空冷	68～71	820～870 徐冷

（1）強度重視の場合
（2）靭性重視の場合

（注）ACD37は製造を終了しております。ご用命の際は在庫のご確認をお願い致します。

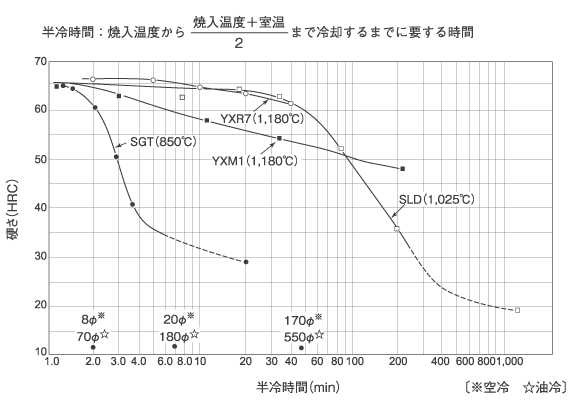

焼入性

焼入れにより中心部硬さ60HRCが得られる最大丸棒直径

鋼種＼冷却	空冷	油冷
SLD-MAGIC	φ170	φ550
SLD	φ170	φ550
ACD37	φ120	-
SGT	φ8	φ70
YXM1	φ20	φ180
YXR7	φ170	φ550
HAP10	-	φ180

SLD、SLD-MAGIC、SGT、YCS、ACD、HMD、YXM、YXR、HAP、YSSは（株）プロテリアルの登録商標です。
