光成端箱（屋内壁掛型） HSB-T***
HSB-T60、HSB-T72、HSB-T84、HSB-T96、HSB-T120、HSB-T144、HSB-T168、HSB-T192
電線事業部
用途
屋内壁面
特長
- アダプタ実装数に応じたサイズを揃えています。
- 幅500mm～600mm、奥行160mmとコンパクトです。
- ケーブル導入方向変更、自立型も対応可能ですのでお問い合わせください。
- 成端箱内部にあらかじめ光コードを配線（プレ配線）することも可能です。
HSB-T60
HSB-T96

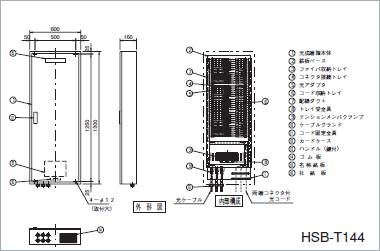

HSB-T144

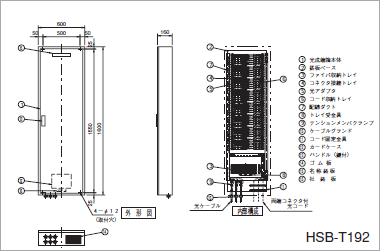

HSB-T192
仕様
| 型式 | ケーブル導入条数 | アダプタ実装数 | 寸法 w×H×D（mm） |
|---|---|---|---|
| HSB-T60 | 最大6条 | 最大60心分 | 500×800×160 |
| HSB-T72 | 最大72心分 | 500×900×160 | |
| HSB-T84 | 最大84心分 | 500×900×160 | |
| HSB-T96 | 最大95心分 | 500×1000×160 | |
| HSB-T120 | 最大120心分 | 500×1200×160 | |
| HSB-T144 | 最大144心分 | 500×1300×160 | |
| HSB-T168 | 最大168心分 | 500×1500×160 | |
| HSB-T192 | 最大192心分 | 500×1600×160 |
接続形態
品名略号
HSB-T-***※1CU※2※3-※4
略号解説、***型式を指定
- ※1ケーブル導入条数を記載する（最大6条まで導入可能）。
- ※2光アダプタ実装数を記載する。
- ※3ケーブル外径略号を記載する（X→φD≦11mm:Y→φD≦14mm:Z→φD≦18mm）。
- ※4光アダプタ型式を記載する（SCまたはFC）。
| 成端箱 種類 |
導入 ケーブル条数 |
アダプタ 実装数 |
ケーブル 外径 |
アダプタ | 品名略号 |
|---|---|---|---|---|---|
| 60心用 | 2条 | 60心分 | φ11mm | SC | HSB-T60-2CU60X-SC |
| 72心用 | 4条 | 96心分 | φ13mm | FC | HSB-T72-4CU72Y-FC |
| 96心用 | 6条 | 96心分 | φ14mm | SC | HSB-T96-6CU96Y-SC |
| 192心用 | 6条 | 176心分 | φ18mm | SC | HSB-T192-6CU176Z-SC |
