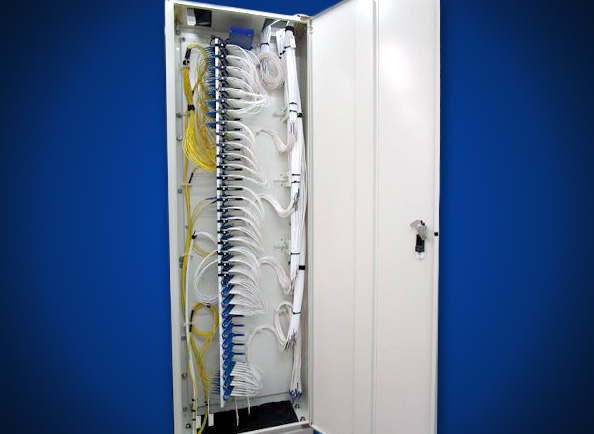

408心光成端架
アダプタパネルを搭載した光成端架。
光接続パネルを30度傾けることで2次側の作業空間を広くすることで作業性を向上。
光接続パネルを30度傾けることで2次側の作業空間を広くすることで作業性を向上。
電線事業部
用途
- 屋内
特性
- 使用温度－10～60℃
ご注文品名

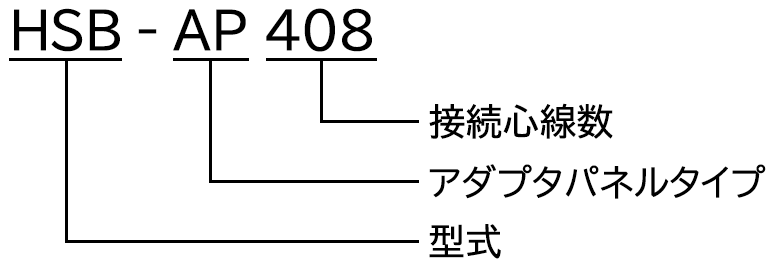

- HSB - AP 408
- ※詳細は「型式」をご参照ください。
- 型式
型式
特長
- 光接続パネルを約30度傾けて２次側の作業空間を広くすることで作業性を向上
- 需要に応じてアダプタパネルの増設が可能
- 2重床への立架に設置用部材のご提供や融着トレイを搭載した構造の対応も可能
- ※カスタマイズ設計承ります。
基本構成
| 項目 | 仕様 | |
|---|---|---|
| LCコネクタ接続 | 12心MPOコネクタ接続 | |
| 収容心線数 | 408心 | 2448心 |
| アダプタパネル1枚あたりの心線数 | 2連LCアダプタ 6個 | MPOアダプタ 6個 |
| 取り付け可能なアダプタパネル数 | 34個 | 34個 |

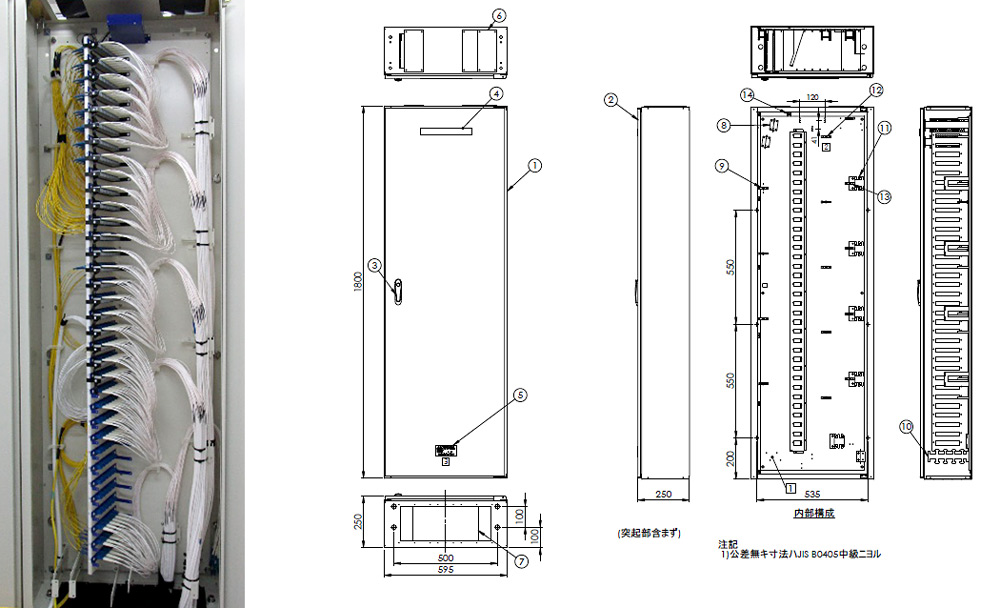

| 寸法（突起部除く） | W.600×H.1800×D.250mm | |
| 主要材質 | 鋼板 | |
| 概算重量 | 約70kg | |
