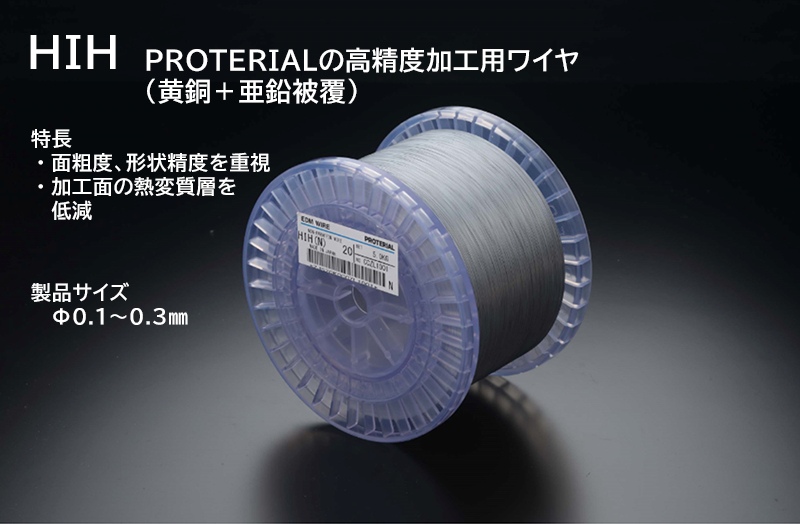

<HIH>面精度向上

被覆電極線

HIH

標準ブラスJIS C 2700相当 + 亜鉛被覆

  • 面精度向上
  • 亜鉛粉低減
  • 黄銅付着防止
  • 硬質
  • 面粗度・形状精度を重視する加工用
  • 亜鉛を均一に被覆処理することで安定した加工が可能
  • 加工面の熱変質層およびマイクロクラックを低減し、プレス型の長寿命化が図れる

製品カタログダウンロード

製品のカタログはこちらからダウンロードいただけます

お問い合わせ

貴社に合わせた材料活用方法を提案します

HIHワイヤの一般特性
品名 標準サイズ*1
(φmm)
線径公差
(mm)
引張強度(MPa) 伸び率(%)
HIH 0.10~0.15 ±0.001 980以上 0.4以上
0.20 -0.002~0
0.25~0.30 932以上
  1. (注)*1 標準サイズ以外の製作可否については、別途お問い合わせ願います。
  2. パラフィンタイプおよびノンパラフィンタイプをご指定いただけます。

超硬(Wc-Co)加工面の違い

超硬材加工面

黄銅線使用
HIH使用
HIHのワイヤ条長
巻量 寸法(mmΦ)
0.10 0.15 0.20 0.25 0.30 0.40
3kg巻 45,097m 20,043m 11,274m 7,216m 5,011m 2,819m
5kg巻 75,162m 33,405m 18,790m 12,026m 8,351m 4,698m
10kg巻 150,323m 66,810m 37,581m 24,052m 16,703m 9,395m
15kg巻 225,485m 100,215m 56,371m 36,078m 25,054m 14,093m
20kg巻 300,646m 133,621m 75,162m 48,103m 33,405m 18,790m
30kg巻 450,969m 200,431m 112,742m 72,155m 50,108m 28,186m
50kg巻 751,615m 334,051m 187,904m 120,258m 83,513m 46,976m
