GIGAスクール事業向けCAT6A LANケーブル

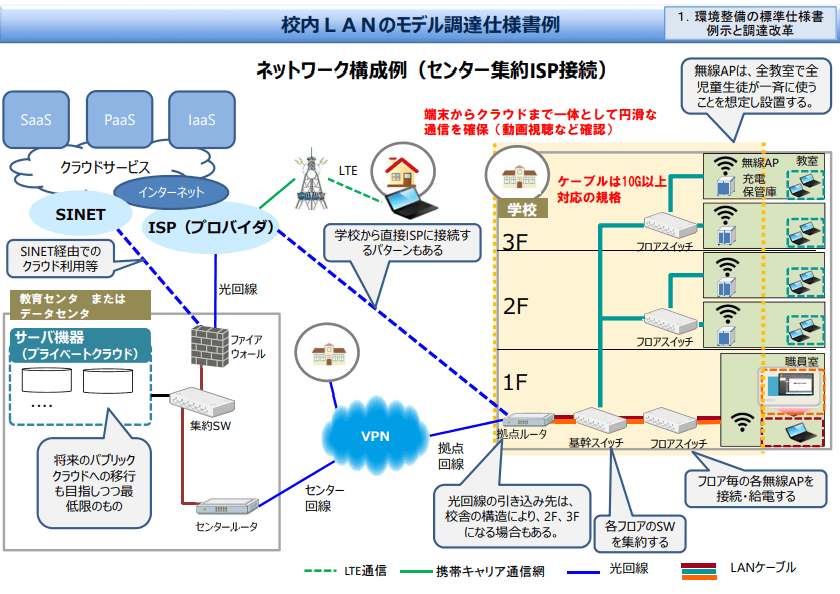

GIGAスクール構想とは
概要
- 1人1台端末と、高速大容量の通信ネットワークを一体的に整備することで、特別な支援を必要とする子供を含め、多様な子供たち一人一人に個別最適化され、資質・能力が一層確実に育成できる教育ICT環境を実現
- これまでの我が国の教育実践と最先端のICTのベストミックスを図り、教師・児童生徒の力を最大限に引き出す。
内容
CAT6A LANケーブルとは
概要
- CAT5E又はCAT6に比べ伝送速度が10倍以上
- 高速伝送が要求されるサービス・アプリケーションの拡大が見込まれるなか今後さらなる普及が予想されます。
内容
アプリケーションと使用ケーブル例
| 伝送速度 | 10M bps | 100M bps | 1G bps | 10G bps | ||
|---|---|---|---|---|---|---|
| アプリケーション | 10BASE-T | 100BASE-TX | 1000BASE-T | 1000BASE-TX | 10GBASE-T | |
| 必要対数 | 2対 | 2対 | 4対 | 4対 | 4対 | |
| 最適カテゴリ | カテゴリ 3 | カテゴリ 5 | カテゴリ 5E | カテゴリ 6 | カテゴリ 6A | カテゴリ 7 |
| クラスC | ー | クラスD | クラスE | クラスEA | クラスF | |
| 最高周波数 | 16MHz | 100MHz | 100MHz | 250MHz | 500MHz | 600MHz |
| 使用ケーブル例 |
 |
 |
 |
 |
||
製品紹介
CAT6A 4対アルミ箔テープシールド付LANケーブル
カテゴリ6A 4対 アルミ箔テープ シールド付き

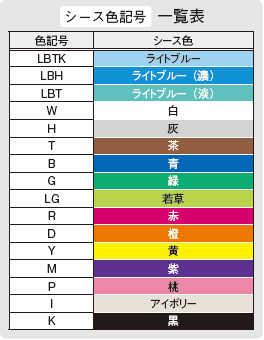

NETSTAR–C6A SA 4P LBTKシース色記号
屋内LAN用
固定配線
使用温度-20～60℃
カテゴリ6A
シールド付き
RoHS対応
PoE対応
10GBASE-T
1000BASE-TX
1000BASE-T
ここがポイント！
- アルミ箔テープシールド採用により、圧倒的な耐ノイズ特性を実現
特長
- 10Gbps伝送 10GBASE-T用 カテゴリ6A 4対ケーブル
- アルミ箔テープシールドでエイリアンクロストークを抑制
CAT6A 24対アルミ箔テープシールド付きLANケーブル
カテゴリ6A 24対 アルミ箔テープ シールド付き
NETSTAR–C6A SA IS 24P
LBTK/LBTK内部シース/シース色記号
屋内LAN用
固定配線
使用温度-20～60℃
カテゴリ6A
シールド付き
RoHS対応
PoE対応
10GBASE-T
1000BASE-TX
1000BASE-T
CAT6A パッチコード
10GBASE-T
1000BASE-TX
1000BASE-T
100BASE-TX
ここがポイント！
- 現地施工らくらく！！ Cat.6A パッチコード。
ご注文からお手元へ短納期で対応します。
特長
- 1本からご対応可能です。
- 短納期でご対応致します。
- ブーツ付きが標準です。
標準仕様
- ケーブル： NETSTAR®カテゴリ6A対応LANケーブル
- モジュラプラグ： PANDUIT社(SPS688)
- 結線： T568Bストレート
仕様・型式
| ケーブル仕様 | ||
|---|---|---|
| 種類 | 導体 | シース |
| ScTP_ 1重 シールド |
単線 | PVC |
| パッチコード 型式 |
ケーブル | プラグ | 結線 |
|---|---|---|---|
| C6ASA (SPS688)-*-色 |
NETSTAR- C6A SA 4P |
SPS688 | T568B ストレート |
- ※ラベル、マークチューブなどのオプションも追加可能です。
- ※上記以外のNETSTAR LANケーブル、上記以外のコネクタ加工も対応致します。
- ※上記以外の結線パターンにも対応致します。
CAT6A LANケーブルの特長（メリット）

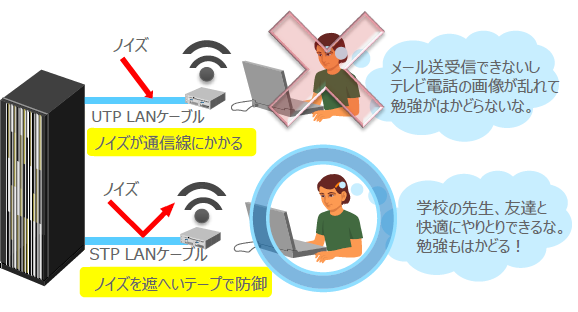

優れた耐ノイズ特性を持ち、安定した通信品質を供給
学校でLANケーブルを敷設する環境には電源装置等のさまざまなノイズ発生源があります。
遮蔽テープ付きのSTP-LANケーブルを使うことによって、先生や生徒の皆様に対して、ストレスのない通信環境を提供します。

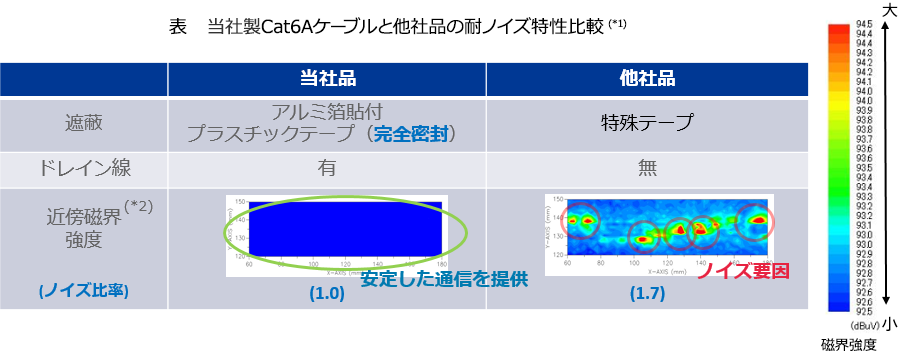

- ※当社測定値による。
- ※EMIテスタを使用しケーブル近傍の磁界強度を測定。近傍磁界強度が大きいほどノイズの影響を受けやすい。
CAT6A LANケーブルの利点と問題点
利点
- 10G-BASETでの高速伝送が可能
問題点（課題）

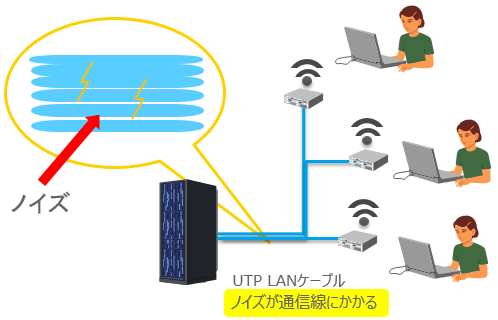

- 高速伝送がゆえにノイズによる影響が大きい
- ノイズの発生要因
モーターなどの動力装置・電源ケーブルのほか 隣接するLANケーブル同士でのノイズ（Cat6Aではよりシビア） - ノイズによる影響（通信速度低下、通信不能など）
- WEB授業が受けられない。(動画、音声)
- 授業が成り立たない(最優先)
- ノイズは発生原因の特定が困難＝施工後のトラブルシューティングが困難＝長期化→リソースの消耗、顧客からの信頼ダウン
STPケーブルの良さ（UTPケーブルとの特性比較）
概要
- STPを採用することで現地の様々なノイズ発生要因に対して優れた耐性を保ちます。
表 STPとUTPとの特性比較
| 項目 | STP | UTP |
|---|---|---|
| 伝送性能 | ◎ | ◎ |
| 耐ノイズ耐性 | ◎ | △ |
| エイリアンクロストーク | ◎ | ◎（特殊テープ要） |
| 色のラインナップ | ◎ | ◎ |
| 接地工事 | 必要 | 不要 |
| 施行性（取扱い易さ） | ○ | ◎ |
| 適用コネクタ | RJ45適合 | RJ45適合 |
| ケーブル外径・質量 | ○ | ○ |
| ケーブルコスト | ○ | ◎ |
- ※当社評価による。
STPケーブル： 〈Shielded Twist Pair cable〉： シールド付きより対線
UTPケーブル： 〈Unshielded Twist Pair cable〉： 非シールドより対線
